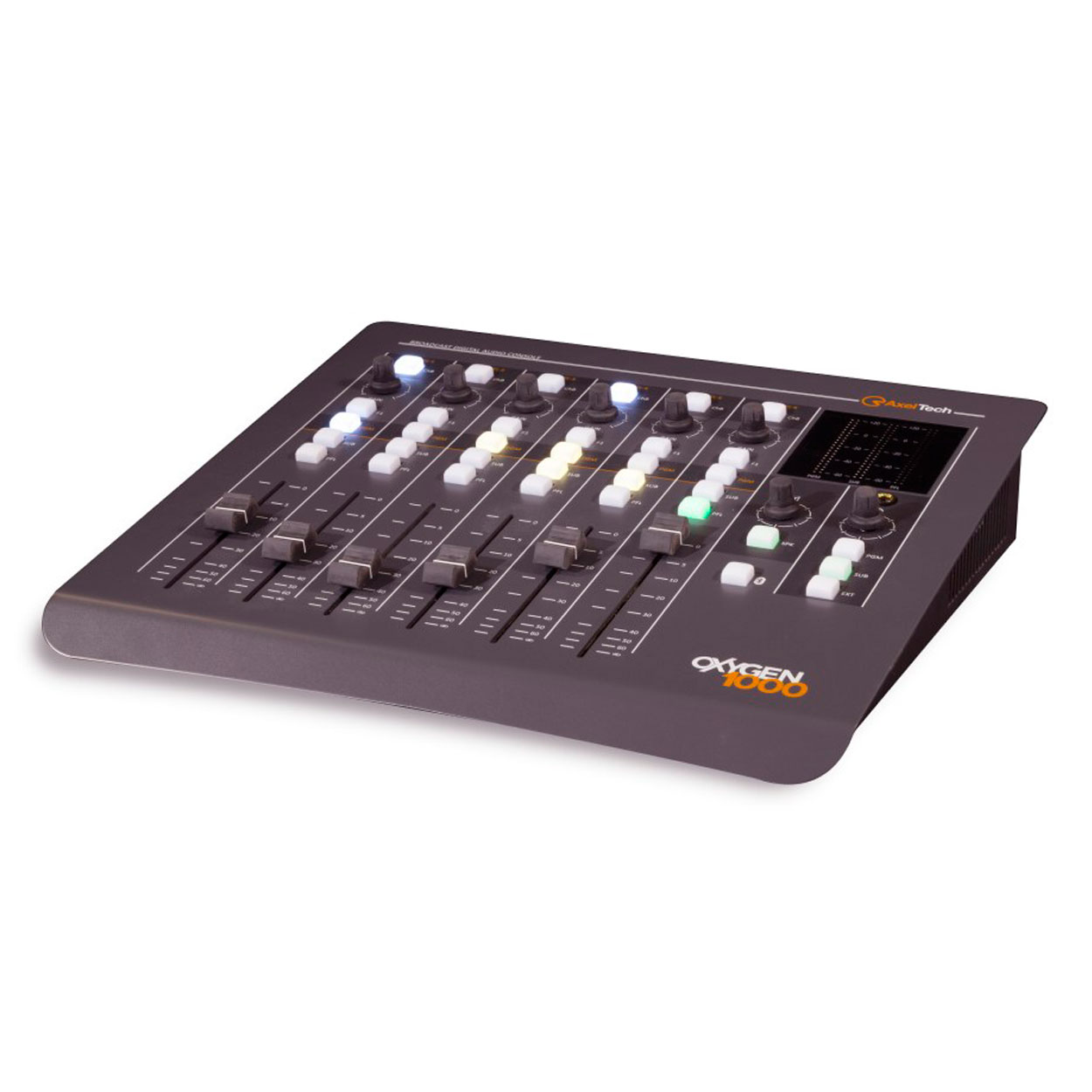

Oxygen 1000 Console de Transmissão Digital

Oxygen 1000 é um console de transmissão totalmente digital projetado para On Air e produção em qualquer estação de rádio: uma unidade compacta de 6 faders, com um roteamento de áudio interno poderoso e uma ampla gama de controles e I/O em um chassi de aço resistente e elegante.

O processamento de áudio baseado em Oxygen 1000 DSP oferece qualidade de ponta e garante os mais recentes recursos e flexibilidade.

Confiável e fácil de usar como um console de mixagem analógico, o Oxygen 1000 oferece recursos de primeira classe: Baixa latência, Predefinição do usuário, Teclas inteligentes, EQ, Compressores, Híbrido de telefone, Saída HDMI, I/O analógica e digital, USB, Bluetooth, Dante AoIP, Telco, Presenter Talk Box.

O Oxygen 1000 pode ser controlado remotamente por meio de um aplicativo dedicado.

3 entradas de microfone

4 entradas analógicas estéreo

4 saídas analógicas estéreo

1 híbrido de telefone embutido,

Interface telco 1 + 4 com GPIO

Interface de áudio Bluetooth (opcional)

1 saída digital (AES / EBU)

2 interfaces de áudio USB (desativadas com a opção Dante instalada)

8 entradas estéreo + 8 saídas estéreo via Dante (opcional)

Entradas de microfone do Oxygen 1000

3 entradas de microfone

Mic 1 em XLR, Mic 2 e 3 em RJ45: 2-3, todos balanceados com + 48V Phantom e GPIO

Luzes ON AIR independentes e controle de corte, ao abrir os microfones da sala de controle e do estúdio

O botão PFL muda para conversa privada no modo Híbrido / Telco / Bluetooth

Ative o recurso TalkBack em qualquer microfone de estúdio ou sala de controle

Compressores / expansores paramétricos (unidade, limite, tempo de ataque, tempo de liberação) para entradas de MICROFONE e MONO

Salvar e recuperar predefinições de microfone, incluindo configurações de Compressor / Expansor

Inversão de fase nas entradas de microfone

Entradas MONO atribuíveis como fonte EXT

Ducking / AutoFader atribuível a todas as fontes (atenuação automática da música na fala)

Entradas analógicas do Oxygen 1000

Entradas estéreo de linha: 4

Balanceado em XLR para Linha 1, Balanceado em RJ45 para Linha 2-4

Seleção do modo de canal: ESTÉREO, MONO, L, R, INV-L, INV-R, INV

As entradas Stereo-1 e DANTE-1 podem ser configuradas como 4 Entradas Telco

Áudio USB I/O

o Oxygen 1000  possui 2 interfaces de áudio I / O USB estéreo (Tipo-B) integradas permitem conectar diretamente o PC ao console do Oxygen 1000, sem a necessidade de placas de áudio

Na verdade, o PC detecta cada um dos USB do console como uma placa de áudio digital com 1 entrada estéreo e 1 saída estéreo para reprodução e gravação simultâneas

Híbrido de telefone e teleco

Telefone híbrido: 1 linha telefônica POTS / PSTN com conexão Line.In e Tel.Set

Telco: 1 entrada / saída N-1 para conectar híbrido de telefone externo com controle via TLC / GPIO

4 Telco adicionais mono podem ser obtidos configurando entradas analógicas (Stereo-1 e DANTE-1) e (OUT-2 & DANTE-1) saídas estéreo.

Gerenciamento de GPI e GPO em todos os 5 canais Telco

RING e HOOK na tecla F1 para cada canal TELCO

N-1 nas saídas Telco para todos os BUS (PGM, SUB, AUX-1 e AUX-2)

Saídas analógicas

4 saídas balanceadas:

OUT-1 – XLR – Fixo como PGM

OUT-2 – XLR – por padrão atribuído como SUB

OUT-3 – RJ45 – por padrão atribuído como AUX-1

OUT-4 – RJ45 – por padrão atribuído como AUX-2

A saída estéreo OUT-2 pode ser configurada como N-1 para alcançar até 2 telco adicionais mono

As saídas OUT-1 e OUT-2 são equipadas com um GPO

Saída digital do Oxygen 1000

1 saída AES / EBU em XLR

Fones de ouvido e saídas de monitor local

Saídas OUT-2-4: podem ser configuradas como Studio Presenter e Studio Guest Headphones

Saídas não balanceadas: 2 saídas de linha no Jack 6.3 para fones de ouvido da sala de controle

Volume máximo ajustável dos alto-falantes da sala de controle e do estúdio (alto-falante do estúdio apenas via SW)

Volume máximo ajustável da sala de controle e dos fones de ouvido do estúdio (fones de ouvido do estúdio apenas via SW)

CUT ajustável ou modo de atenuação (-40, -30, -20, -10 dB) nas caixas de som da sala de controle e do estúdio

Seleção de fonte independente (PGM, SUB, AUX1, AUX2, EXT) para sala de controle e alto-falantes de estúdio, sala de controle e fones de ouvido de estúdio com ou sem PFL

Gerenciamento independente do Talk Back na sala de controle e alto-falantes do estúdio

Gerenciamento independente do Talk Back na sala de controle, fones de ouvido do Studio

Mesma seleção de fonte para fones de ouvido de sala de controle e estúdio, com nível independente

GPI / GPO

GPI: 9 no total, para Talk back, Telephone Hybrid ou outros recursos

GPO: 9 no total, para controlar lâmpadas OnAir ou fornecer comandos HOOK e RING para telefone externo híbrido

GPIs personalizados do usuário (por exemplo, toque, Talkback, canal ON / OFF, etc.)

GPOs personalizados do usuário (por exemplo, Hook / ONAIR, Studio-Light, Control Room-Light)

Superfície e Gerenciamento

Atualização automática de firmware via Internet

WEB UI para configuração do console e recursos de serviço (salvar, restaurar, atualizar, logs, etc.)

Salvar e recuperar predefinições de EQ (até 10)

Novo algoritmo de equalização em tempo real com gráfico

Visor de medidores LED rápidos e precisos

Salve e recupere a configuração do painel de controle com 10 instantâneos

Salve e recupere a configuração total do console. A configuração pode ser salva na memória interna (microSD), USB e PC (via interface WEB)

Botões de ajuste de ganho com velocidade adaptativa

Botões de luz regulável

Limiar de fader ajustável ON / OFF (de -50 dB a 0 dB)

Telefone Híbrido e Telco

O híbrido de telefone integrado permite a conexão direta de uma linha de telefone POTS / PSTN no RJ-11C. O áudio é processado via DSP que oferece um processamento de áudio de última geração. Também está disponível uma entrada / saída Telco N-1, para conectar o Oxygen 1000 a um híbrido de telefone externo. A Telco N-1 está sempre disponível no RJ45. Os comandos TLC estão disponíveis no mesmo RJ45 com interface Hook and Ring.

Os comandos TLC para Telco-2-5 estão disponíveis e podem ser configurados no conector GPIO-DB9 com gancho e anel.

Saída HDMI

A saída HDMI permite conectar um monitor HD ao console, adequado para ser usado em dois tipos:

Monitor, que exibe as seguintes informações:

Níveis de fonte de entrada de áudio

4 + 1 níveis de saída do BUS

Nomes de fontes A / B atribuídos a 10 canais

Exibir fontes On-Air

Microfone On cronometrista (sala de controle e estúdio)

Relógio Grande

Nível de saída de áudio (alto-falantes e fones de ouvido)

Microfone On-Air

Telefone ativo

Configure, para configurar todos os recursos do dispositivo.

A saída HDMI combinada com 4 botões giratórios permite a programação rápida e intuitiva de todos os parâmetros do mixer.

A GUI de programação foi desenhada para ser muito fácil e intuitiva.

Hom selecionável
