Com o Wheatstone EMX, o PR & E apresenta um console conectável à rede AoIP que pode suportar até as instalações mais exigentes. A superfície de controle do Wheatstone EMX é um console autônomo totalmente integrado para aplicações no ar e produção.
Com o Wheatstone EMX, o PR & E apresenta um console conectável à rede AoIP que pode suportar até as instalações mais exigentes.

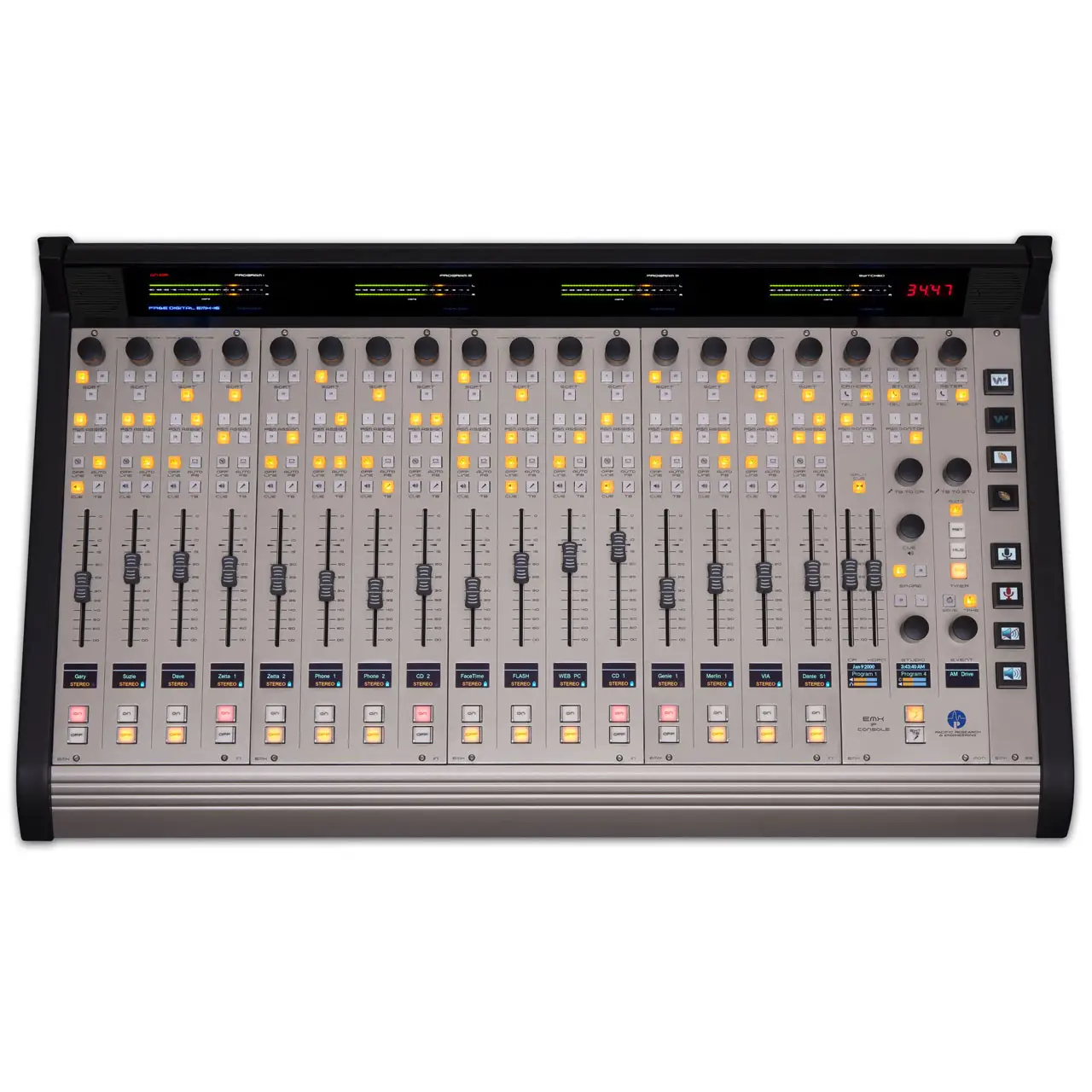

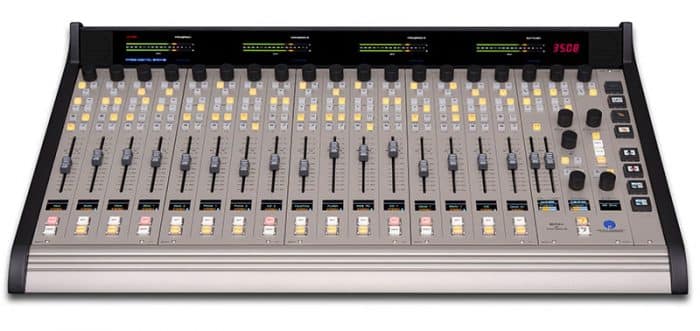

A superfície de controle do Wheatstone EMX é um console autônomo totalmente integrado para aplicações no ar e produção. Está disponível em três tamanhos de quadro de superfície que comportam 16, 20 e 24 canais de fader (com armações largas opcionais para adicionar painéis de acessórios) e possui quatro barramentos de programa estéreo, dois barramentos auxiliares estéreo e um sistema bus-menos que permite a Telco ( mix-menos) dispositivos a serem usados em qualquer fader.
A ponte do medidor Wheatstone EMX possui medidores dedicados para os sinais de barramento PGM 1, PGM 2 e PGM 3, além de um medidor comutado para mostrar níveis para PGM 4, registro de telecomunicações, dois sinais externos definidos pelo usuário ou uma seleção on-the-fly selvagem . Os medidores podem mostrar os níveis Somente Média, Somente Pico ou Média e Pico. O medidor comutado também pode ser configurado para mostrar os níveis de Cue enquanto a Cue estiver ativa. Um cronômetro de contagem e alto-falantes estéreo também estão incluídos.
Cada canal possui um grande “Channel Encoder” (o Magic Knob) para selecionar uma nova fonte de canal e, se habilitado para uso do operador, acessar os recursos avançados do canal: modo de áudio, pan, EQ & Dynamics e Níveis de envio auxiliar, que estão incluídos em todos os canais. Cada canal de atenuação também possui três botões “Soft” definidos pelo usuário para personalizar a funcionalidade do canal, além de controle de sinalização e dois botões (Talkback e Auto FB) que simplificam a realização de chamadas e a realização de controles remotos ao vivo. Os botões e controles do painel Monitor de controle suportam a sala de controle, um Studio associado e um local externo, além de ter os controles do timer integrado e salvar e chamar os eventos do console.
O mecanismo de mixagem PR & E
O Wheatstone EMX usa o PR & E Mix Engine, com sua conectividade de 1 Gb e switch Ethernet de 5 portas integrado, para permitir que as fontes WHEATSTONE EMX sejam compartilhadas com qualquer dispositivo em rede (e vice-versa), incluindo as interfaces Razor I / O, o M4IP-USB Blade, PCs com Windows executando o driver de áudio WheatNet-IP e outros consoles Wheatstone EMX e DMX. O Wheatstone EMX oferece suporte a lógica sobre IP WheatNet-IP, bem como ACI (Interface de Controle de Automação), portanto, qualquer servidor de automação de rádio suportado por WheatNet-IP também pode estar em rede com o Wheatstone EMX – nenhuma fiação adicional de áudio ou lógica é necessária.

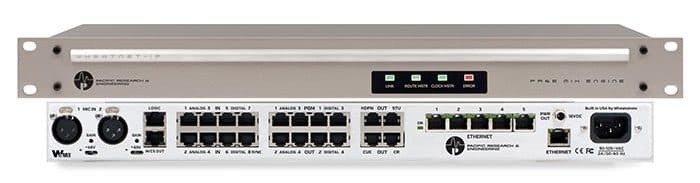

O mecanismo de mixagem 1RU PR & E é o coração do EMX, abrigando sua E / S de áudio e lógica e seu processamento de sinal e mixagem de DSP. O EMX Surface se conecta ao Mix Engine usando um cabo Ethernet (conectado à porta 1 do switch Ethernet integrado) para se comunicar com seu Mix Engine e para receber streams AoIP para seus alto-falantes cue meter e conector de headphone do operador de placa à direita lado da superfície.
O mecanismo de mixagem PR & E inclui dois pré-amplificadores de microfone de alta qualidade e baixo ruído e um switch Gigabit Ethernet de cinco portas para que nenhum switch externo AoIP ou outro hardware seja necessário quando o EMX é independente ou usado em instalações menores.
Todas as origens e destinos do console EMX estão disponíveis para conexão com todos os outros dispositivos PRI E em rede (e vice-versa) – de consoles DMX e Razor Signal Interfaces a outros consoles EMX, juntamente com quaisquer Blades M4IP-USB em rede (licenciados para uso PR & E) ) e qualquer VoxPro ou outro PC executando os drivers de áudio WheatNet-IP.
O mecanismo de mixagem PR & E inclui dois pré-amplificadores de microfone de alta qualidade e baixo ruído e um switch Gigabit Ethernet de cinco portas para que nenhum switch externo AoIP ou outro hardware seja necessário quando o EMX é independente ou usado em instalações menores.
Todas as origens e destinos do console EMX estão disponíveis para conexão com todos os outros dispositivos PRI E em rede (e vice-versa) – de consoles DMX e Razor Signal Interfaces a outros consoles EMX, juntamente com quaisquer Blades M4IP-USB em rede (licenciados para uso PR & E) ) e qualquer VoxPro ou outro PC executando os drivers de áudio WheatNet-IP.
Todos os conectores de áudio analógico AES3 e de nível de linha são conectados usando conectores RJ45 (compatível com StudioHub + ®) e cabos CAT5 para conexões rápidas sem crimpagem / sem solda. Existem 28 conectores RJ45 no painel traseiro do Mix Engine junto com dois conectores XLR fêmeas para:
Duas entradas de microfone (tomadas XLR) com phantom power de 48 volts comutado e compensação de ganho em cada pré-amplificador.[/vc_column_text][/vc_column][vc_column width=”1/2″][vc_column_text]
- Um conector de saída de pré-amplificador de microfone duplo (conecte um curto jumper CAT5 a qualquer entrada analógica para usar um ou ambos os pré-amplificadores de microfone).
- Oito entradas estéreo: quatro analógicas balanceadas e quatro AES3 (qualquer entrada pode ser configurada para entradas duplas mono).
- • Oito saídas estéreo (definidas para a fábrica PGM 1, PGM 2, PGM 3 e PGM 4), cada uma possui um conector analógico e AES3 balanceado.Qualquer fonte de saída pode ser alterada, conforme necessário, usando o aplicativo PR & E Navigator.
- Uma GPIO de seis portas utiliza a convenção lógica do jack WheatNet-IP RJ45.
- Quatro saídas de monitor analógico estéreo para monitores de sala de controle com alimentação, monitores de estúdio, alto-falantes externos de sinalização e um amplificador de headphone convidado.Fontes em saídas não usadas podem ser trocadas, usando o aplicativo PR & E Navigator, para criar saídas estéreo locais adicionais.
- Uma porta Ethernet do Mix Engine (jumper curto CAT5e, incluído, conecta-se à porta 5 no switch Ethernet).
- Cinco portas Ethernet, no switch Gigabit Ethernet integrado, conectam o Surface eo Mix Engine com três outros dispositivos de rede: Razor AoIP Signal Interfaces, um PC de configuração ou um VoxPro PC executando drivers de áudio WheatNet-IP, outro console EMX ou DMX , uma M4IP-USB BLADE (licenciada para uso de PR & E), ou um switch AoIP de facilidade principal.
Estendendo o EMX

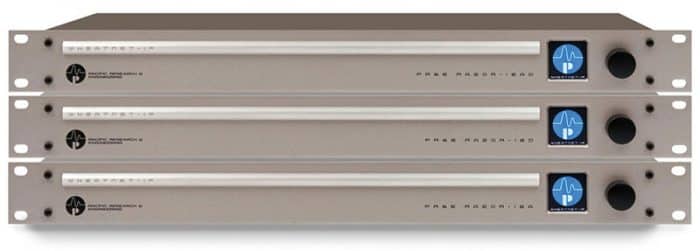

O EMX utiliza a rede PRo-IP AoIP, baseada no protocolo WheatNet-IP, para acessar, controlar e processar todas e quaisquer fontes de áudio na rede.Cada uma das Interfaces I / O do Razor mostradas acima fornece 8 entradas e saídas analógicas, digitais ou analógicas / digitais, bem como conexões lógicas e Ethernet em conectores RJ45.
Estendendo a funcionalidade de superfície do EMXO EMX é pré-configurado para instalar e fazer a interface de um painel TELCO opcional quando solicitado usando uma EMX Wide Surface.
O painel de botões programável SS-8 também está disponível opcionalmente. Os botões podem ser roteirizados para realizar um grande número de tarefas e possuem OLEDs integrados para que você possa personalizar sua aparência.
Caraterísticas
[/vc_column_text][vc_row_inner][vc_column_inner width=”1/3″][vc_column_text]- Console modular, 4 canais fader por módulo, 1 módulo monitor
- Tamanhos de quadros: EMX-16, EMX-16W, EMX-20, EMX-20W, EMX-24 e EMX-24W (o “W” indica um quadro Largo que tem o equivalente a cinco espaços extras para adicionar módulos acessórios, como como telco ou smart switch OLED, enquanto os quadros normais têm um único espaço)
- Fonte de alimentação separada montada em rack (redundante / disponível)
- 4 barramentos estéreo principal (PGM)
- 2 barramentos AUX estéreo
- Bus CUE estéreo e construído no amplificador CUE e alto-falantes
- Circuito de HEADPHONE estéreo com amplificador incorporado
- Saída TELCO dedicada de 2 canais configurada para uso conveniente com o software de edição VoxPro
- O sistema de barramento integrado permite mixagem separada de menos feed de cada canal de fader
- Botão de Talkback Individual em cada canal fader
- Os interruptores da função Auto Foldback misturam menos alimentação, dependendo do estado ON / OFF do canal
- EQ totalmente paramétrico integrado de 4 bandas em todos os canais de atenuação
- HPF e LPF paramétricos incorporados em todos os canais de faders
- Built-in Compressor-Limiter-Expander em todos os canais de faders
- Controle Pan em todos os canais de faders
- Codificador multifuncional em cada canal de fader para seleção de fonte e para ajustar (controle de acesso) Advanced Channel Controles de recursos: Mode; Pan; EQ e Dinâmica; e níveis de envio auxiliar
- Tela OLED a cores em todos os canais de fader para mostrar as configurações do canal
- Interruptores iluminados LED
- Interface de controle de automação integrada permite o controle externo da superfície de dispositivos de terceiros, tablets e aplicativos de software.
- 3 botões programáveis definidos pelo usuário em cada canal para seleções de fontes “quentes”, entradas / saídas de EQ, pré / pós auxiliar, etc. Definido usando o aplicativo EMX Surface Setup
- Os sistemas de seleção de monitores abrangentes para Control Room e Studio oferecem fácil acesso a todos os barramentos do programa, dois externos, telco, programados pelo usuário e selvagens em tempo real
- Ponte do medidor de LED com medidores de alta resolução (programável para Média, Pico ou Ponto de pico sobre a barra Média) e indicadores separados de Sobrecarga e Em-ArMedidores dedicados para PGM 1, PGM 2 e PGM 3
- O medidor comutado permite a exibição de níveis para dois elementos externos, Telco, PGM 4, cue, além de seleção rápida on-the-fly
- A função Split Cue selecionável no painel frontal coloca a soma do programa atualmente selecionado no lado esquerdo e o CUE no lado direito do feed do Headphone.
- Displays OLED coloridos para o Controle e o Studio mostrando a fonte e o nível atuais
- As configurações completas do console podem ser salvas como Eventos e recuperadas quando necessário
- Display OLED a cores para seleção de salvar / restaurar eventos
- Controles de nível do painel frontal para o Talkback para a Control Room e o Talkback para o Studio
- O sistema completo Logic sobre IP conecta-se a sistemas de automação, painéis de talentos, mecanismos de script e portas GPIO sem fiação extra Proteção de acesso de várias funções
Nenhum interruptor externo necessário
Com o mecanismo de mixagem PR & E, fornecemos cinco portas Ethernet para interfacear o Surface, o Mix Engine, o PC para uso com o PR & E Navigator ou o EMX Surface Setup, além de dispositivos opcionais como o VoxPro PC, um servidor de mídia ou Um par de interfaces de I / O de navalha para expansão.Essencialmente atuando como um switch embutido, isso mantém os custos de gerenciamento e aquisição de TI baixos, tornando simples a expansão de sua rede AoIP.
Claro, se você quiser expandir ainda mais e adicionar mais consoles EMX e DMX, você pode adicionar um comutador Gigabit certificado WheatNet-IP e estar desligado e funcionando para uma rede maior.
Construção robusta em aço, fabricada nos EUA
Nós construímos o EMX para suportar anos de uso e abuso. Os melhores componentes e a construção mais confiável se juntam para criar uma superfície que qualquer estação gostaria de ter em seu estúdio ou sala de controle e suítes de produção.
Qualquer canal pode ser atribuído a qualquer combinação dos quatro barramentos Program, dois Auxiliares e Off Line, disponibilizando seu material para um feed on-air, bem como um stream da Internet, por exemplo.

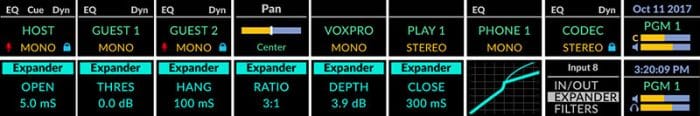

EQ Paramétrico Completo e Processamento Dinâmico em Todos os Canais Com displays OLED coloridos e funções codificadas por cores, você pode ver todas as suas configurações de relance. Mostrado são apenas uma amostra dos monitores disponíveis no EMX. Sugestão e Talkback
Qualquer sinal de áudio, seja conectado ao EMX ou a um Razor, PC ou outro EMX, pode ser uma fonte em qualquer canal de fader. Embora isso permita flexibilidade completa, na prática, é melhor “cortar a lista de fontes” que o aplicativo de configuração do EMX Surface faz no canal “Visibility list”. Isso permite que os canais com fontes dedicadas, como o microfone do operador da placa, os canais de reprodução do servidor de automação e o telefone, para ver apenas essas fontes, ao passo que você sempre precisa de alguns faders “RLS” em que praticamente todos os sinais são listados.[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]

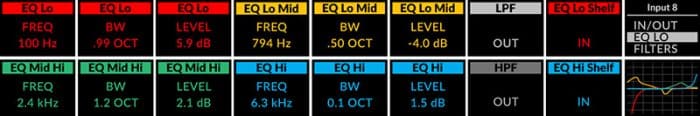

O EMX possui 4 bandas de equalização totalmente paramétricas com controle de pico / prateleira para as bandas baixa e alta, além de filtros passa alta e baixa – em todos os canais. O mesmo com o controle de compactação, limitação e dinâmica de expansão – um conjunto completo em todos os canais.Quando o recurso EQ & Dynamics está ativo, várias exibições de canal OLED são alternadas simultaneamente para mostrar as várias telas de EQ e dinâmica, simplificando a forma como as configurações são editadas.
Cue, quando aceso, envia o áudio desse canal (pre-fader e pre-on) para os alto-falantes cue embutidos e para a saída do monitor cue no Mix Engine. As configurações no aplicativo EMX Surface Setup permitem que a sugestão alimente qualquer combinação de fones de ouvido, a saída do monitor de estúdio e até mesmo os monitores da sala de controle. TB (talkback) é um botão momentâneo que permite ao operador do fórum falar com um chamador ou com um controle remoto. Escusado será dizer que a TB não faz nada se a fonte não é um chamador ou controle remoto.
Os botões Off Line e Auto FB (Foldback) são usados exclusivamente com chamadores e controles remotos para controlar qual barramento (Off Line ou um barramento PGM) está alimentando o sinal bus-minus de cada chamador ou remoto. Off Line é usado para permitir a interação sem as mãos entre o operador da placa e um chamador ou controle remoto. Quando Off Line está aceso, esse canal fader está alimentando o barramento Off Line.
O botão Auto FB permite que o status do chamador ou do canal remoto controle seu áudio sem o bus. Quando o seu canal está Desligado, Off Line é enviado para o bus-minus, de modo que o operador da placa pode interagir livremente com eles. Então, quando o canal está ligado, o bus-minus muda automaticamente para o barramento PGM no ar (normalmente PGM 1) para que o chamador ou o controle remoto ouça todo o resto indo para o ar, mas menos o seu próprio áudio, é claro.[/vc_column_text][/vc_column][vc_column width=”1/2″][vc_column_text]O botão mágico
Este botão de multi-função único na parte superior de cada canal fornece controle rápido e intuitivo sobre: modo de áudio do console; canal panning / equilíbrio;configurações de EQ e Dinâmica de canal; e sobre os níveis alimentando os Envios Aux 1 e Aux 2. O visor OLED do canal mostra informações relevantes para cada função de canal avançado, exceto para EQ e dinâmica – a chave OLED de vários canais mostra as telas de EQ e dinâmica enquanto essa função está ativa. O acesso pode ser controlado de modo que as configurações básicas sejam protegidas das operações de placa, se desejado.[/vc_column_text][/vc_column][/vc_row][vc_row][vc_column][vc_column_text]
1. Usando cabos CAT-6 padrão, conecte a superfície EMX e o motor ao interruptor embutido no Mix Engine.
2. Conecte o PC ou o servidor de áudio, executando os aplicativos PR & E Navigator e EMX Surface Setup, para configurar facilmente a rede, editar as configurações padrão e configurar o Surface para corresponder ao seu aplicativo.
3. Se desejar, adicione uma ou mais interfaces Razor I / O ou M4IP-USBs para adicionar mais fontes e destinos ao seu EMX.
4. Conecte suas próprias fontes de áudio ao PR & E Mix Engine e Razor (s).
5. Ligue tudo e acerte as ondas de rádio.
Para conectar o EMX a uma instalação maior, conecte um cabo CAT6 do switch Ethernet do Mix Engine a qualquer switch Gigabit compatível com WheatNet-IP. As fontes EMX são imediatamente disponibilizadas para streaming para qualquer número de outros consoles EMX e DMX, interfaces de E / S de Navegação, processadores de microfone / voz M4IP-USB, PCs e servidores executando drivers de áudio WheatNet-IP, dispositivos compatíveis com AES67 e até WheatNet – Blades IP (quando licenciados para rede cruzada).
